HD系列双频测深仪黄河花园口极限含沙工况实测案例

黄河高含沙水深测量长期面临严峻技术挑战：悬浮泥沙易造成声波严重衰减，常规测深设备在此类工况下常出现信号丢失、底跟踪失效等问题。传统汛期测量依赖人工铅鱼作业，不仅效率低下，且存在较高安全风险，难以满足黄河水沙精准测报的需求。

2026年黄河调水调沙窗口期，中海达在花园口水文站开展水深、流量配套观测试验。旨在验证双频测深仪在高含沙环境下的作业性能，并与ADCP测流数据形成互补，进一步健全黄河高含沙水沙一体化监测体系。

本次实测旨在攻克以下三大核心难题：

上述难题叠加，使得黄河高含沙水域的水深测量长期处于“常规时段勉强可用、洪水期间基本靠人”的被动局面。

本次试验采用中海达HD-660、HD-680双频测深仪，搭载24kHz低频与200kHz高频组合探头，并配套BS12无人船、三体船、有人船舷装三种作业平台，在花园口水文站进行了为期10天、覆盖全梯度含沙工况的实地测量。

试验布设多级含沙量观测梯度，覆盖调水调沙多个典型含沙量阶段。针对不同含沙量级，分别验证了高频与低频通道的作业效能，并测试了设备自动算法的适应性。

高频200kHz作业表现
在含沙量30kg/m³以内，200kHz高频测深信号连续、底跟踪可靠，可实现全断面水深观测，清晰还原水下地形细微特征，适用于常规水文监测与枯水期断面测验。当含沙量持续攀升，高频探测效能逐步衰减，系统可自动或手动切换至低频通道。

低频24kHz作业表现

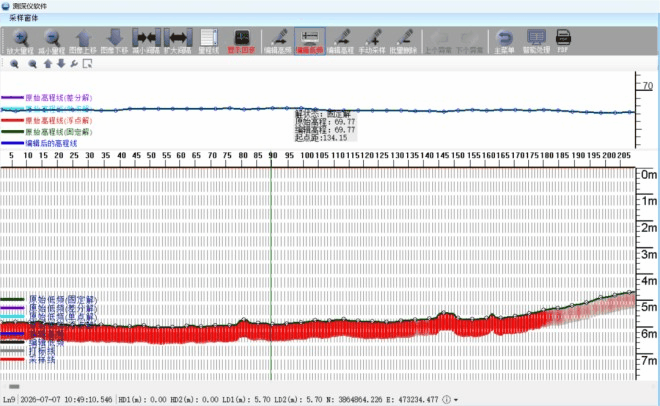

实测表明，含沙量65kg/m³以内，24kHz低频可完成全断面水深测量，底跟踪稳定。在极限高沙量级下，低频仍能稳定获取断面最深水深数据，有效规避了常规声学设备因信号衰减导致的数据断层失效，展现出国内少数可在极限高含沙水体下持续输出有效水深数据的国产设备能力。

双频协同与自动算法优化

测试初期，低频自动底跟踪算法在浅水区、水深突变区域仍有待优化。研发团队全程驻场，结合现场实测迭代算法：

• 高频200kHz：含沙量≤30kg/m³ 可稳定全断面测深，支持独立作业；

• 低频24kHz：含沙量≤65kg/m³ 实现全断面有效观测，穿透能力适配黄河高含沙水域测量；

• 全自动模式：经持续优化，测试后期低频自动算法趋于成熟，可在全水深断面自适应调整发射功率与增益，实现无人干预全自动断面测深。

 应用成果与精度验证

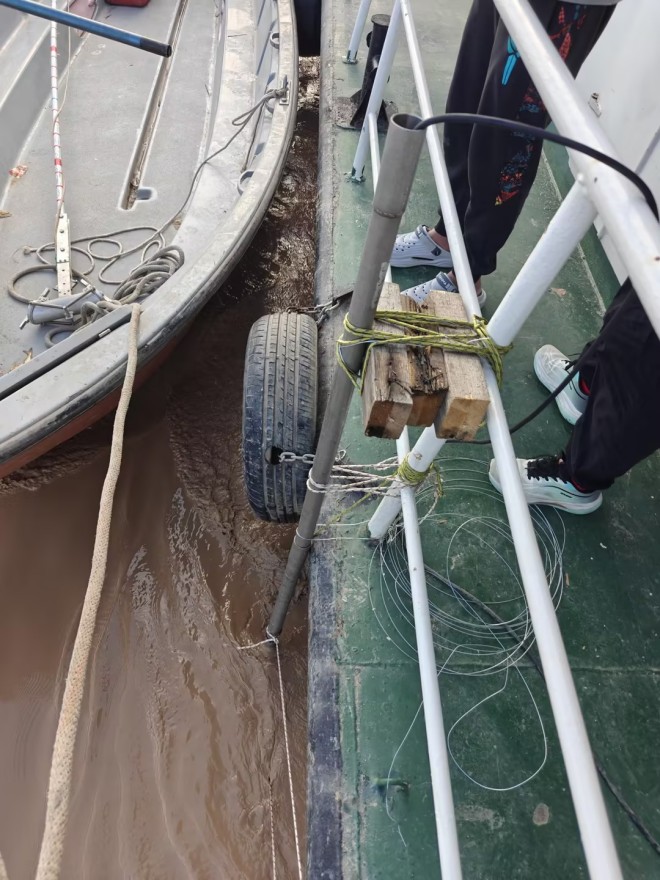

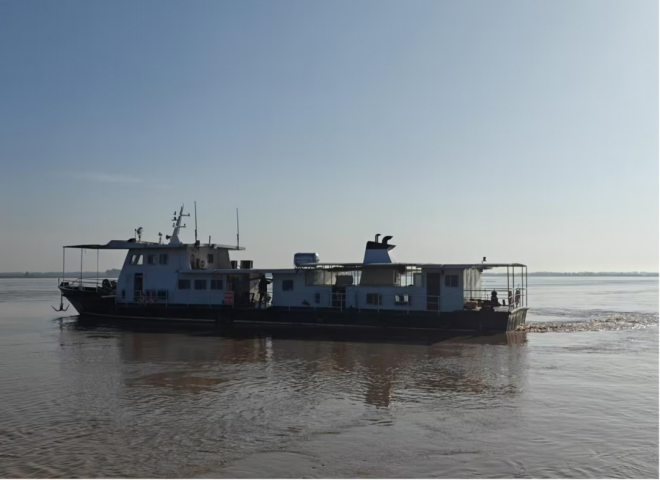

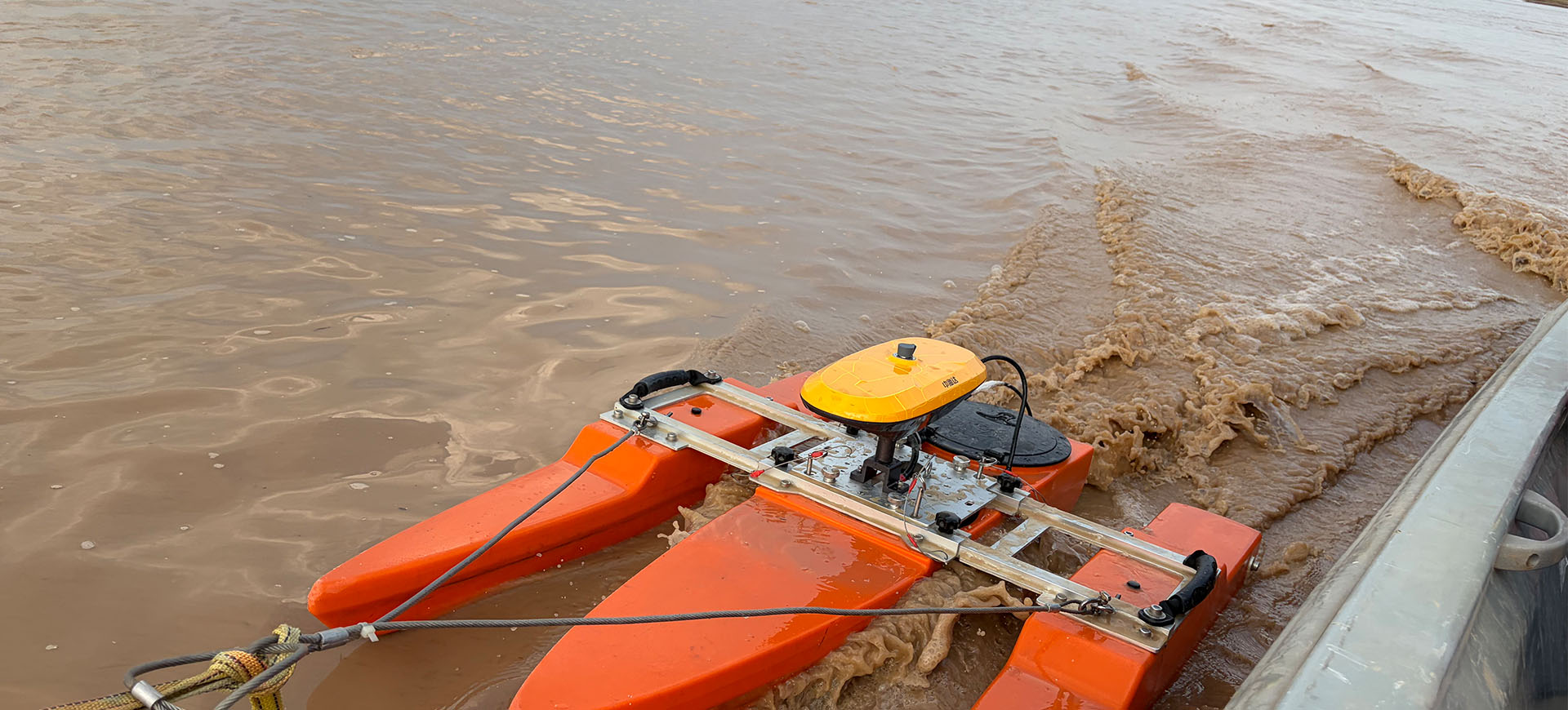

试验同步采用BS12无人船自主航行、冲锋舟搭载三体船、有人船舷装三种平台进行比测。测深数据与铅鱼、测深杆实测值及水文站报汛数据进行交叉比对，结果显示：

各含沙量级下，观测结果无系统性偏差，无人船与有人船测量数据一致性优异，测量精度稳定；

高频在浅水高分辨率探测中表现良好，低频在高含沙工况下的误差控制满足工程标准；

双频测深数据与ADCP测流数据有效互补，为高含沙水沙一体化监测提供了可靠的水深支撑。

精准可靠的水深监测是黄河防洪调度、冲淤演变分析的重要基础。中海达HD-660、HD-680双频测深仪在此次花园口高含沙现场测试中，验证了兼顾常规巡测与极端高沙测报的能力。高低频自动协同策略及优化后的全自动算法，为多泥沙流域提供了经过实际工况检验的国产化测深解决方案，助力水文现代化与数字孪生黄河建设。

应用价值

一、突破极限：24kHz低频通道在含沙量≤65kg/m³区间实现全断面稳定测深，极限高沙条件下仍能锁定河底回波，数据获取率100%，有效破解了高含沙水体声波穿透这一长期行业难题。

二、智能高效：经现场迭代优化的自适应算法，支持高低频自动切换与全自动断面测深，无需人工干预，测深效率较传统铅鱼作业提升10倍以上，从根本上消除了汛期人工涉险作业的安全风险。

三、实战可靠：历经10天全含沙梯度、三种作业平台（无人船/三体船/有人船）的严苛检验，数据与水文站人工实测值高度一致，精度满足规范要求。一套设备兼顾低沙高精度与高沙强穿透，为多泥沙河流提供了经极端工况验证的国产化装备选型范例。

点击查看中海达水利水文相关应用解决方案 》》》》

特别说明：测深仪在不同含沙量与底质条件下的响应特性存在差异，本文数据仅反映本次黄河现场测试结果。
