智喙PM-1500机载激光测量系统

首页三维激光雷达智喙PM-1500机载激光测量系统

技术参数资料下载视频案例

获取报价

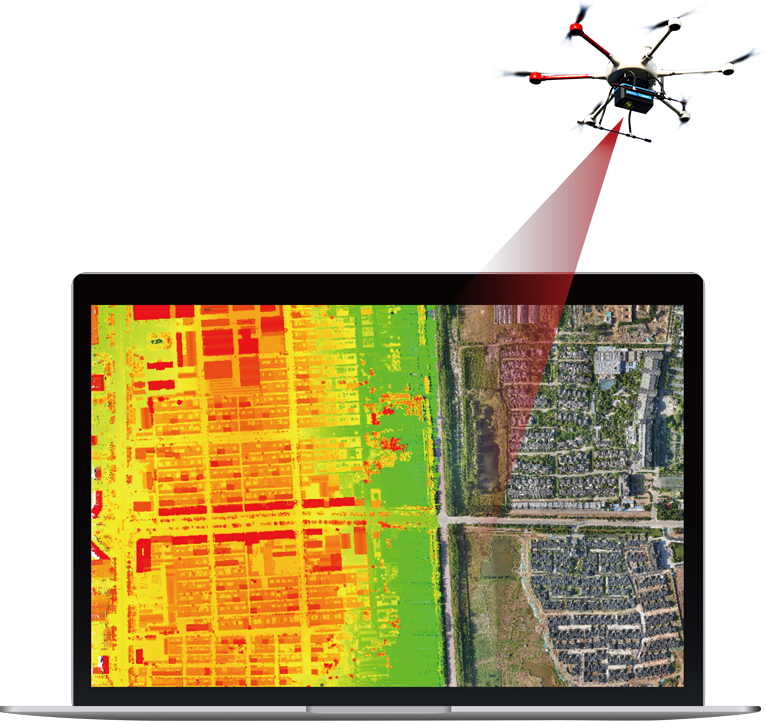

超高点频，超快扫描速度

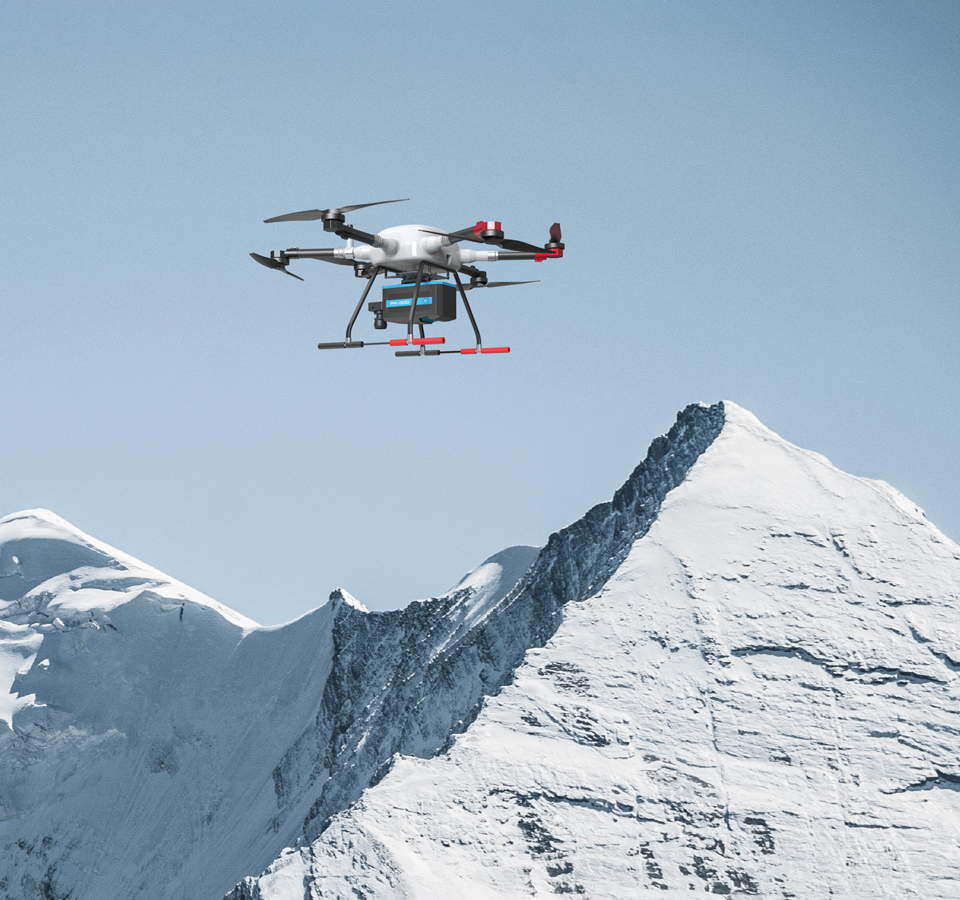

采用自主研发的激光扫描仪，技术性能达优越水平，点频最高值可达2000KHZ，扫描速度最高值可达400线/秒，适合高速垂起、旋翼无人机等飞行器，极大地提高了采集效率。

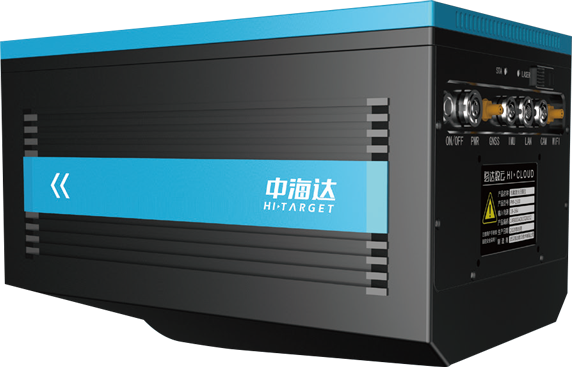

智喙PM-1500
机载激光测量系统

基于新一代核心技术构架，全新推出的高点频、高线频、高精度、高集成度国产机载激光雷达。系统核心部件为全自主研发、具备多回波技术功能的激光扫描仪，集成高精度惯导模块、航测相机，适用于垂直起降固定翼、旋翼无人机及直升机，搭配专业后处理软件形成一体化解决方案。
可广泛应用于新型基础测绘、实景三维中国、地形测绘、地籍测量、交通勘测、电力巡检、林业调查、灾害监测等领域。

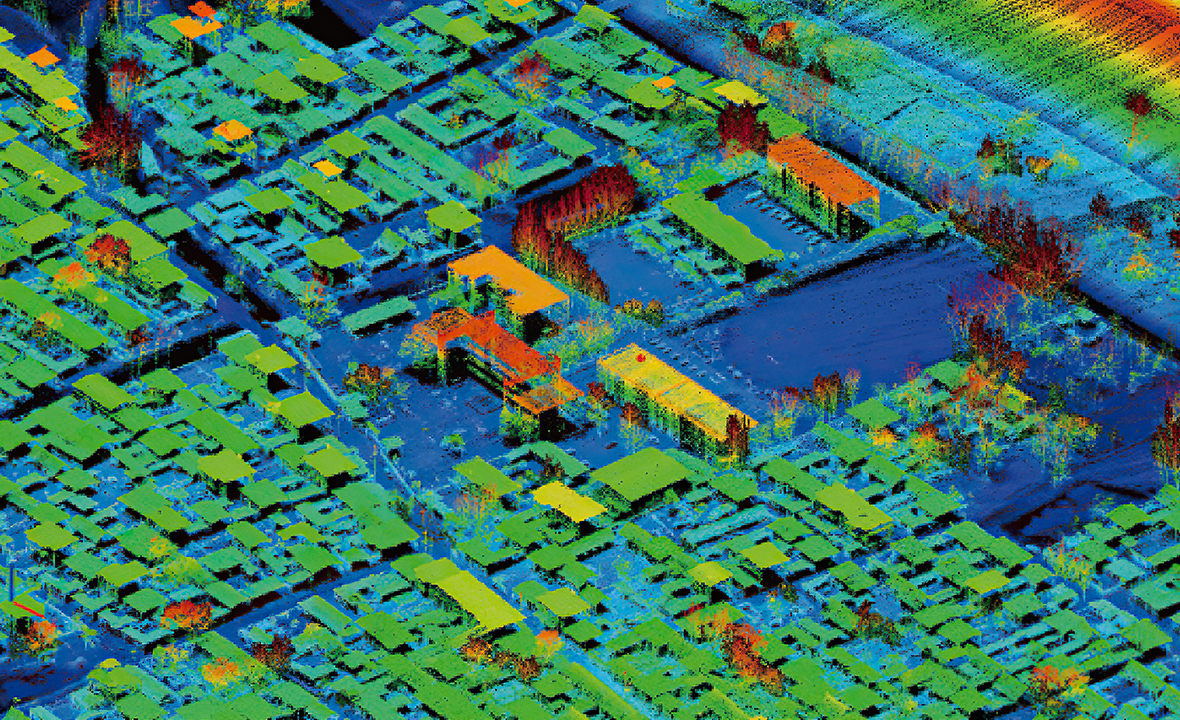

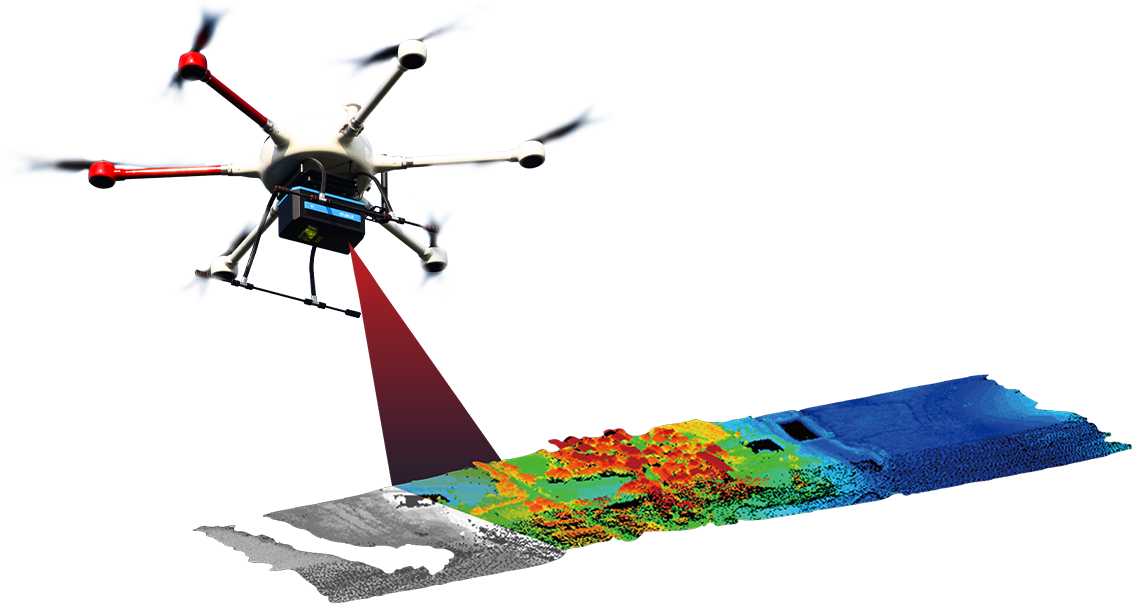

平行线扫描，分布更均匀

采用平行线扫描方式，配合高速的扫描速度，
可使点云分布更均匀、更精细。
配合75°朝下的加宽视角，可实现更大有效区域的覆盖。

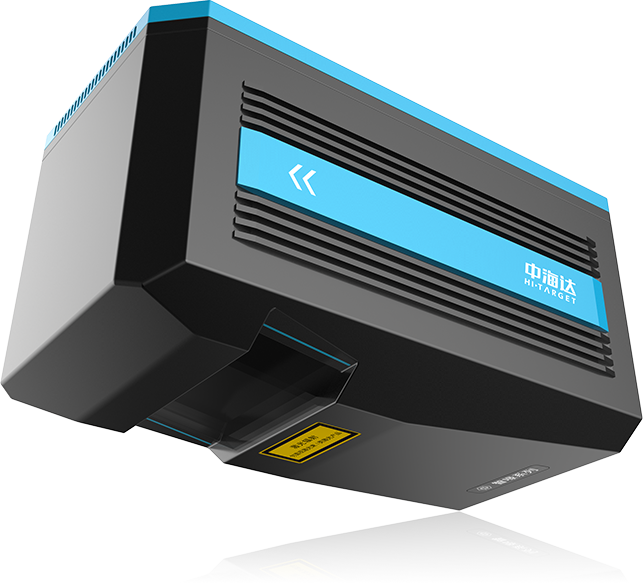

重量轻、测程远、精度高

主机重量为4.4kg，适合多种类型无人机；
测量距离可达1650m，支持多回波，用更小的重量与体积，
实现了更远的测距，其系统绝对精度优于5cm

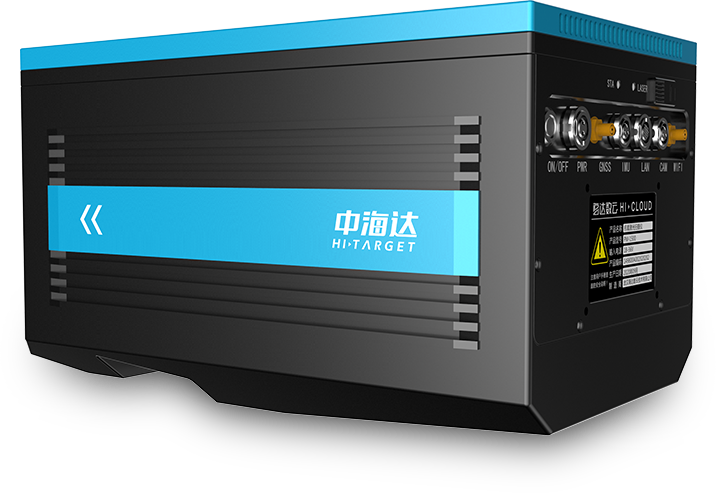

一体化集成，简化设计

在集成度上达到全新的高度，所有传感器集成在高精密刚性结构体中，主机上各种连接线简化为一根，极大地方便了安装过程。系统拥有555个通道；支持全系统、多频定位解算，全面兼容北斗、GPS、GLONASS、Galileo、QZSS和 IRNSS等系统信号，支持星站差分；增加了TF卡扩展口，能够快速拔插存储数据，不影响持续作业。

模块化设计，高扩展性

整机采用模块化设计理念，内部各模块间采用堆叠设计，减少内部连接线缆，增加可靠性。预留外部接口，可根据需求灵活配置扩展，如外置多型号惯导、多类型相机、远程电台等传感器。提供开放式软件接口，方便集成商根据自身需求进行二次开发集成。

-20℃~60℃ 超宽温度范围

可满足-20℃~60℃ 工作温度范围。

应用场景

新型基础测绘、实景三维中国、地形测绘、地籍测量、交通勘测、电力巡检、林业调查、灾害监测等

资料下载

产品彩页

机载激光雷达_智喙PM-1500彩页

机载激光雷达_智喙PM-1500彩页-->

产品彩页

应用案例

武汉市江夏区机载激光地形测量

武汉市江夏区机载激光地形测量使用中海达自研机载激光雷达进行数据采集，所用设备：傲虎L150六旋翼无人机、智喙PM1500激光雷达解决现存在的山区、植被茂密区域等地形复杂的区域还是无法精准、安全快速获取三维信息的问题。

新疆塔城额敏抽水蓄能电站三维激光雷达高精度地形测绘项目

位于新疆塔城地区的额敏抽水蓄能电站，是国家《抽水蓄能中长期发展规划(2021-2035)》“十四五”重点实施项目。电站主要由上水库、输水系统、地下厂房系统、下水库及地面开关站等组成。电站建成后，主要承担电力系统的调峰、填谷、储能、调频、调相和紧急事故备用任务。项目测区共计18平方公里，需要获取高精度地形数据，为后续电站的建设提供基础资料。

华东某海滩滩涂地形测量项目

中海达华东某海滩滩涂地形测量项目测区，由于位于潮间带的滩涂由于岩土结构特殊性，海滩涨潮退潮时间有限，使得人工测量和无人船/有人船测量都难以应付。当低平潮发生后，海滩裸露时间较短，费时又费力的人工测量难以在短时间内快速、准确获取地形数据，且人员危险性较高。当高平潮发生后，水深很浅，且海滩浪较大，涨退潮也很快，船体容易搁浅，无人船/有人船测量无法正常作业。客户要求项目数字正射影像（DOM）精度优于0.5m，且数字高程模型（DEM）精度在10cm以内。

中部四川盆地某区域勘测电力选线项目

该项目测区位于中部四川盆地某区域，面积约38平方公里，最高点海拔760米，最低点海拔290米。地形狭长，地势西南高、东北低，以山地、丘陵地形为主，植被覆盖度高。

洛比铁矿矿区1:2000比例尺地形测绘项目

受客户委托，西安机械工业勘察设计研究院对洛比铁矿矿区开展1:2000比例尺地形测绘，获取的地形数据用于洛比铁矿项目工程设计和施工参考。本次测区范围以矿区界线为准，测绘矿区界线以内场地地形，面积约138km²。

湖北铁路宜昌至恩施段地形勘测项目

本次项目是宜昌至恩施段地形勘测，测区最低海拔 300 米，最高海拔 2000 米。测区点较多且分散，但测区均分布在落差较大地段，独立测区最大高差 600 米左右。项目要求获取植被下地面点，植被下地面点云密度大于 2 点/㎡，高程精度优于 10cm。

安徽芜湖市防汛大堤道路纵横断面测量项目

安徽防汛大堤道路纵横断面测量项目：需要对一段4.8公里长、4米宽的一条防汛大堤，按照设计断面图进行纵横断面测量，且高程精度要求中误差10厘米以内。

中部某省内地形测量项目

该项目位于中部某省内，测区为平地地形，地势起伏较小，高低最大落差 20 米，区域内有一条主干道，周边植被茂密且有数处较密集的居民聚集地。项目客户需求：精度要求高，任务时间紧，地形复杂，采用传统测绘设备耗时长，针对这一项目需求中海达采用采用智喙PM- 1500机载激光测量系统，搭载龙腾多旋翼无人机平台进行作业，相对于传统测绘设备，该方案使用便捷、维护简单，精度高，不受地形影响，无需地面相控点，点云成果绝对中误差可达5cm以内，满足1：500 测图。

云南电力单位某山区电力测量巡检监测项目

云南电力单位某山区电力塔基位置测量规划及电力线路障碍物巡检监测。中海达根据客户需求采用PM-1500机载激光测量系统搭配飞行平台构建高空优势，快速采集电力线沿线高精度激光点云和正射影像数据，通过一体化后处理软件Hi-LiDAR可轻松获取成果级点云数据及测区DEM/DSM等成果。

广州某国道南侧边坡应急地形测量

该地质灾害点位于广州某国道南侧边坡，测区面积约0.4平方公里，测区类型为林地，落差约120米。业主要求输出LAS格式激光点云数据、分类后地面点云数据、测区数字高程模型及正射影像。针对地形特点和业主方成果要求，采用龙腾L120多旋翼无人机搭载PM-1500机载激光测量系统进行边坡应急地形测量。

设备参数

智喙PM-1500 机载激光测量系统
分项	指标内容	性能参数
激光扫描仪	波段	近红外（Ⅰ级）
	激光器频率	100-2000Khz
	最大测量距离	1000m@20%反射率
	最大测量距离	1650m@60%反射率
	测距精度	5mm
	角分辨率	0.001°
	扫描速度	40-400线/秒
	扫描角度	75°
航测相机	相机像素	4240万
航测相机	焦距	28mm
定位定姿系统	位置精度（后处理）	水平0.01m
	位置精度（后处理）	高程 0.02m
	姿态精度（后处理）	航向0.009°
	姿态精度（后处理）	姿态0.005°
系统参数	外形尺寸	293×165×164mm
	绝对精度	水平优于5cm
	绝对精度	垂直优于5cm
	系统重量	4.4kg
	多回波	7次
	温/湿度范围	工作温度：-20℃~60℃，湿度85%
	温/湿度范围	存放温度：-45℃~70℃，湿度85%
