中海达GNSS北斗+图像监测站
中海达MS200北斗+图像监测站
MS200
北斗+图像监测站
集北斗定位、图像、惯性导航、通信及供电于一体的完全一体化“北斗+图像”监测型接收机，助力灾害可预见、可预警，为防灾减灾提供精准可靠的科技保障。适用于电力、交通、地灾/矿山、水利等行业。
高精度一体化监测接收机
毫米级北斗监测站
【高精度】毫米级监测
●北斗系统全频段解算，毫米级精度，性能更优、运行更稳定
●采用大气误差削弱分离技术，结合CORS服务，实现毫米级监测
●基于芯片级的LMS前端高精度解算技术
中海达MS100北斗监测站
中海达MS200图像形变监测
【看到见】昼夜可视
●360°全景+底部立体双监控，实现0盲区全覆盖，安全不留漏洞
●星光级夜视集成透雾防抖降噪技术，雨天、黑夜画面始终清晰稳定
●图像监控+北斗高精度定位形变数据交叉核验，既看得见，更判得准
中海达MS200云+端协同
中海达MS100北斗监测站
【高可靠】云+端协同
●Hi-MEF多引擎融合技术、融合卫星定位与惯性测量，端云联动、秒级响应，实现微小形变捕捉
●前端 LoRa 组网本地解算，搭配移动网络+卫星双链路通信，云端协同多通道秒级预警，断网不断监测
●9项产品检测、16道硬件防护，端侧稳定、云端可信，数据全程不掉线

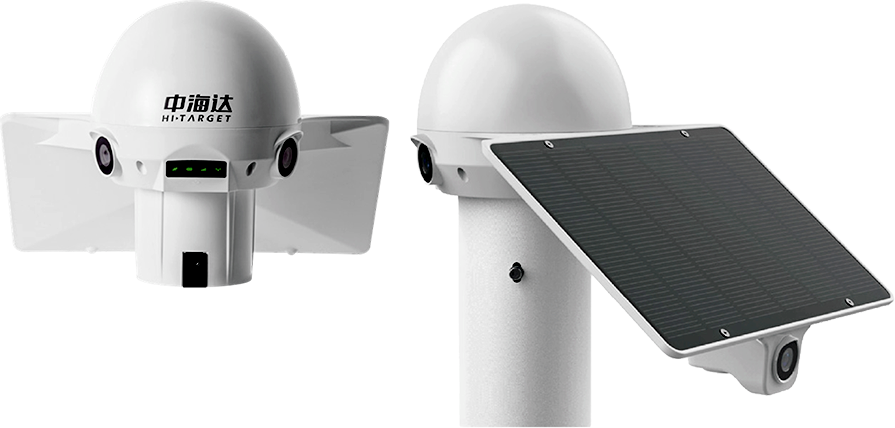

MS200高度集成易安装

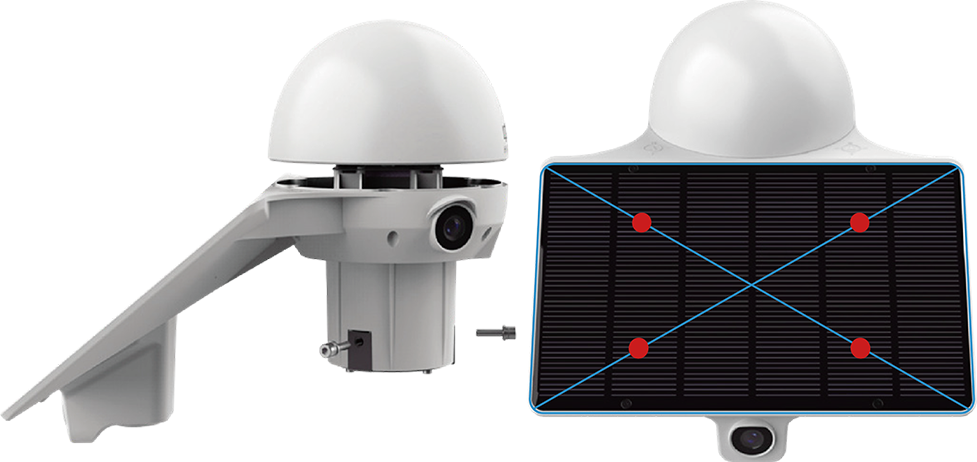

中海达MS2005大模块高度集成
【易安装】高度集成
●5大模块集于一身，整机重量3.6kg，彻底摒弃分体的繁琐，单人便携
●创新侧面快装技术，一放一拧，3分钟即可完工，施工效率提升80%
●蓝牙+WiFi现场随心配，10项工况数据实时上报、4G远程无忧运维
资料下载
产品彩页
MS200 北斗+图像监测站-彩页
MS200 北斗+图像监测站-彩页-->
产品彩页
应用案例
广东省广州市某国道公路边坡安全监测应用
本项目位于广东省广州市，旨在提升国省道公路边坡的安全监测能力，以应对雨季水毁和塌方等地质灾害。中海达提供基于北斗高精度定位及多种传感器的智能监测方案，实时采集数据并传输至云平台，实现全天候监测和预警。项目包括踏勘、设备安装和调试，成功在50余个监测站实现实时监测，显著提高防灾能力和巡检效率，降低企业成本。中海达将在交通行业持续推动北斗技术的应用。
湖南新型普适型地灾监测预警设备试点项目
本项目位于湖南省岳阳市，地处连云山脉与幕阜山脉交汇区，山高坡陡，地质条件复杂。项目关注的三处滑坡隐患点位于易受强降雨影响的丘陵地貌，潜在风险严重威胁坡下学校和居民的安全。为应对这一挑战，中海达受客户委托，提供了一套新型地质灾害监测预警解决方案。通过新型地质灾害监测预警设备的应用，我们将建立坚实的防灾减灾安全防线，保障人民的生命财产安全。
广西百色地质灾害监测普适型监测设备应用
广西壮族自治区2024年计划在百色市新建87处地质灾害监测台站，对已建的119处地质灾害监测台站部分设备进行升级，对已建的134处监测站点开展运维。受客户委托，中海达承担了该项目的建设及施工工作。结合客户提供的地质灾害隐患点设计方案，中海达在广西百色地灾隐患点安装GNSS地表位移、裂缝、倾角加速度、雨量计、泥水位计以及预警广播等6类普适型监测设备，位移、裂缝、振动等监测数据通过4G网络传输到广西壮族自治区地质灾害监测预警管理平台，经平台自动分析、综合研判，发布预警信息，实现对隐患点的24小时全天候动态监测和险情预警预报。
智能防线 | 中海达甘肃某公路边坡安全监测案例
根据客户单位需求，中海达提供完整的公路边坡安全监测解决方案。在甘肃某公路边坡布设百余套“北斗+多传感融合”技术的自动化监测设备，针对复杂地质条件和频繁降雨的公路边坡进行24小时安全监测。该项目作为国内公路边坡监测试点，结合高精度定位、倾角加速度、深部位移等多传感系统，建立了全面的监测与预警体系，有效提升了公路运输安全。通过该技术方案，甘肃国省干道边坡安全监测能力显著增强，为今后全国范围内的地质灾害防治提供了新思路和方法。
西藏桥梁安全监测项目
中海达受客户委托，承担该项目部分建设及施工工作，负责建设内容包括GNSS设备的安装和平台数据对接。五座桥梁涵盖梁桥、斜拉桥和悬索桥等桥型。GNSS基点和测点安装基础包括原土地基和混凝土基础，测点主要位于各桥梁的主梁和塔顶上，基点设置在大桥桥台附近坚固的地基上。为客户构建了桥梁自动化安全监测系统，并接入了西藏省级监测平台和部级长大桥梁结构健康监测数据平台。
广西某高速公路边坡地表位移监测项目
中海达广西某高速公路边坡地表位移监测项目，由于整个公路沿线深路堑高边坡众多，地质条件复杂。受当地亚热带季风气候的影响，长时间的降雨使得公路高边坡的结构易于发生破坏，影响施工及运营安全。为此，该高速公路运营单位在公路高边坡安装GNSS地表位移自动监测设备，实时监测边坡地表变形情况，以确保高速公路施工及运营安全。
河南省地质灾害监测普适型监测设备应用案例
项目要求因隐患点分散在洛阳市和信阳市多地，且各隐患点之间相隔较远，监测设备的运输、安装、调试及运维施工难度较大且监测精度需达到毫米级，并保证设备在线率达到95%以上，并要实时采集和传输各类监测数据到河南省地质灾害监测预警管理平台。中海达根据客户要求，承担了河南省洛阳市和信阳市的地质灾害监测台站建设任务，新建70余处地质灾害监测台站，共计443台（套）监测设备。
贵州电网输电线路杆塔倾斜、滑坡体位移监测
贵州省地处云贵高原，崩塌、滑坡、泥石流、地裂缝、地面塌陷等地质灾害频发。为最大限度地避免和减轻地质灾害造成的损失，贵州电网公司希望引进北斗高精度定位技术用于监测输电线路的杆塔倾斜、滑坡体位移等状况，提升输电线路地质灾害防治能力。
广东省部分长大桥健康监测中的应用
在此次桥梁健康监测系统建设中，长大桥主梁动挠度监测由原来的多传感器更换为北斗高动态监测；同时，桥塔偏位与锚定位移也均更换为北斗高精度定位监测。中海达凭借丰富的北斗行业应用经验，为此次桥梁健康监测系统建设提供北斗设备与北斗定位技术。
四川某高速公路边坡安全自动化监测建设
受客户单位委托，中海达承担该高速公路边坡安全自动化监测建设任务，针对沿线46处重点高边坡隐患点，安装500余台（套）监测设备，并将监测数据接入养护单位公路边坡安全监测平台，实现对边坡的实时监测、预警和风险管控。
×
设备参数

MS200 北斗+图像监测站

信号跟踪

BDS：B1I、B1C、B2a、B3I、B2b

可选配全星全频
BDS：B1I、B1C、B2a、B3I、B2b
GPS：L1C/A、L1C、L2C、L2P(Y)、L5
GLONASS：G1、G2、G3
Galileo：E1、E5a、E5b、E6
QZSS：L1C/A、L1C、L2C、 L5
NavIC：L5
SBAS：L1C/A

定位精度

静态解算（RMS）：
平面：±(2.5+0.5*10-6D)mm
高程：±(5.0+0.5*10-6D)mm

动态解算（RMS）：
平面：±(8+1*10-6D)mm
高程：±(15+1*10-6D)mm

图像

4路200万像素CMOS图像传感器
灵敏度：0.01lux
最大图像尺寸：1920x1080
主码流分辨率：1920x1080、1280x720
辅码流分辨率：704x576、640x480、352x288

加速度

范围：三轴±2000mg,
精度：±1mg
零点温漂：±0.15mg/ºC

倾角

范围：三轴±90°
精度：±0.1°

数据格式

差分电文：RTCM3.2、RTCM3.x
定位：NMEA-0183

协议格式

MNR V1.0.3(MQTT)、ZHD-IMS 2.0(MQTT)、TCP/IP Client、Ntrip Server、Ntrip Client

数据安全

符合国家密码管理局标准的SM4密码算法

无线通信

4G/BLE/LoRa/WiFi，可定制5G

指示灯

卫星指示灯、电源指示灯、4G指示灯、LAN/LoRa指示灯

用户卡

2个Nano SIM卡，1个TF卡

接口

1个10芯的航空接口（含电源输入、LAN、RS232、RS485接口）

配置方式

云平台远程、APP、本地Web

电源

输入：DC 12V，范围：9～20VDC
太阳能板功率：16.5W
MPPT充电管理
标准地灾模式：典型功耗≤0.21W 满电时续航36天
标准杆塔模式：典型功耗≤0.3W 满电时续航25.2天
高性能模式：典型功耗≤1.28W 满电时续航5.9天
内置电池： 7.3V/31.2Ah（锂电池）

物理特性

尺寸(长*宽*高)：358mm*358mm*308mm

重量：3.6kg

环境特性

工作温度：-20℃～+65℃

存储温度：-40℃～+85℃

循环盐雾试验：96h

防护等级：IP68
