行业背景

土方量的计算是建筑工程施工的一个重要步骤。工程施工前的设计阶段必须对土石方量进行预算 , 它直接关系到工程的费用概算及方案选优。在现实中的一些工程项目中，也经常因土方量计算的精确性而产生纠纷。如何利用测量单位现场测出的地形数据或原有的数字地形数据，快速准确地计算出土方量，就成了工程单位日益关心的问题。

解决方案

使用新一代高精度算法的海星达RTK 和
Hi- Survey的土方计算功能，配置中海达手簿。

作业流程：
1. 结合现场环境，明确工程测量范围，初步根据地势起伏的情况，土样分布状况等，评估采点作业密度。确认作业条件后，安装移动站，再设置手簿软件连接 VRS 系统，达到固定解后就可以进行作业了。
2. 按采集计划，利用海星达RTK 配置的手簿，通过 Hi- Survey 软件，进行碎部测量，采集该区域内一定密度的碎部点。
3. 采集完坐标后，先进行面设计，再进行土方计算，点击 Hi- Survey 软件的工具模块进入土方计算，上表面选取一个面，输入指定高程或选取对应高程点，点击计算即可进行指定标高土方计算。

方案优势

1. 内置 4G 全网通，移动 / 联通 / 电信网络都可以用，差分稳定无延迟；

2. 新一代测量引擎，全新 RTK 算法，固定解速度快、精度高，平面 1cm 左右，高程 2cm 以内；

3. 用户不需架设基站直接连接省 CORS，一人即可完成；

4. 高效率、采集完坐标后，可以马上现场计算土方量出成果，和内业软件一样的精度。

应用案例

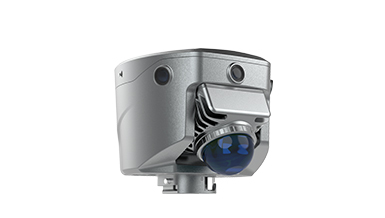

宁夏某公司高速公路扩建工程堆体测量SLAM RTK应用

传统堆体测量是否正被效率低、误差大、数据滞后困扰？中海达V6融合SLAM激光扫描技术，单人10分钟现场出结果，精度高达99%，为交通基建项目节约巨额成本。

内蒙古某矿山大型堆体体积测量

项目位于内蒙古某矿山，该散堆料场存放有长约50米，宽约50米，高约2-3米的煤炭矿石堆。火车进场装煤时，存在装载量误差大、部分运输车厢不标准的情况。为充分发挥火车运力，既不空载也不超载，客户需要对煤炭矿石堆进行精准测量。

河南某石场堆体测量项目

近日，应河南某石场客户要求，中海达提供灵光Lixel X1手持三维激光扫描仪（下称灵光 X1）对碎石进行方量统计，测量结果与客户无人机量算结果误差低于3‰
