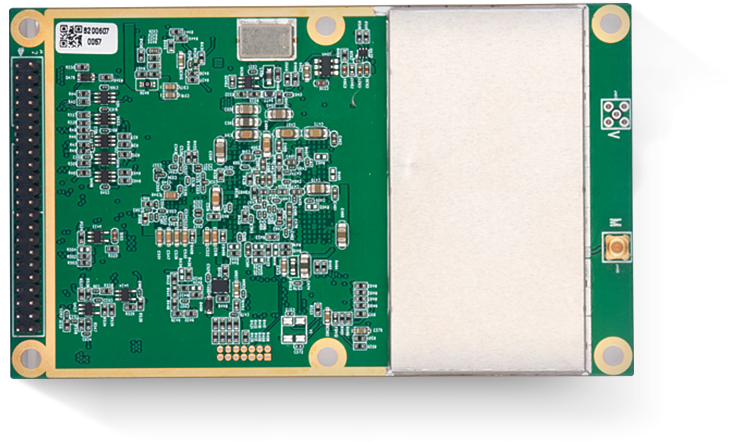

BX700
高精度测量型板卡
用户无论是在多路径导航信号、树荫遮挡、半边天遮挡等恶劣环境,还是在全球更多样性空间,都能轻松实现稳定可靠的高精度测量作业,为用户提供基于亚米级、分米级、厘米级和毫米级的多领域应用。
适用于各种自主运行载具、多系统参考站、高精度测绘测量、变形监测、机械控制、精确作业、调查勘探等应用,可广泛应用于航空航天、智能交通、精准农业、海洋、港口、气象、国防、科研、大专院校等行业的高精度测量、测控领域。


多频点
独特的边界控制算法
多星座优选策略
多通道数
丰富的接口协议

多频点

标准及扩展NMEA-0183,标准NOVATEL,标准RTCM 2.X、1.X,兼容CMR、标准BINEX,自定义二进制协议为BX。

丰富的对外接口方便二次开发应用。

硬件平台的冗余设计确保用户能接收现有已建和将建的卫星导航系统。


独特的边界控制算法

标准及扩展NMEA-0183,标准NOVATEL,标准RTCM 2.X、1.X,兼容CMR、标准BINEX,自定义二进制协议为BX。

丰富的对外接口方便二次开发应用。

硬件平台的冗余设计确保用户能接收现有已建和将建的卫星导航系统。


多星座优选策略

标准及扩展NMEA-0183,标准NOVATEL,标准RTCM 2.X、1.X,兼容CMR、标准BINEX,自定义二进制协议为BX。

丰富的对外接口方便二次开发应用。

硬件平台的冗余设计确保用户能接收现有已建和将建的卫星导航系统。


多通道数

标准及扩展NMEA-0183,标准NOVATEL,标准RTCM 2.X、1.X,兼容CMR、标准BINEX,自定义二进制协议为BX。

丰富的对外接口方便二次开发应用。

硬件平台的冗余设计确保用户能接收现有已建和将建的卫星导航系统。


丰富的接口协议

标准及扩展NMEA-0183,标准NOVATEL,标准RTCM 2.X、1.X,兼容CMR、标准BINEX,自定义二进制协议为BX。

丰富的对外接口方便二次开发应用。

硬件平台的冗余设计确保用户能接收现有已建和将建的卫星导航系统。

资料下载
产品彩页
BX700彩页
产品彩页
×
设备参数
BX700B高精度测量型板卡
性能参数BX700B
信号跟踪通道数416
BDSB1I、B2I、B3I、B1C、B2a、B2b
GPSL1、L2C、L5、L1C
GLONASSL1C/L1P、L2C/L2P
GALILEOE1、E5a、E5b、E6
SBASL1
QZSSL1、L2、L5、L1C
IRNSSL5
L-Band
跟踪时间冷启动<50s
热启动<15s
信号重捕获<2s
精度伪距精度GPS:L1=10cm(1σ)/L2=10cm(1σ)/L5=5cm(1σ);
BDS:B1I=10cm(1σ)/B2I=10cm(1σ)/B3I=5cm(1σ)B1C=10cm(1σ)/B2a=10cm(1σ)/B2b=10cm(1σ);
GLONASS:L1=10cm(1σ)/L2=10cm(1σ);
GALILEO:E1=10cm(1σ)/E5a=10cm(1σ)/E5b=10cm(1σ);
SBAS:L1=10cm(1σ);
载波精度GPS:L1=0.5mm(1σ)/L2=1mm(1σ)/L5=0.5mm(1σ);
BDS:B1=1.0mm(1σ)/B2=0.5mm(1σ)/B3=0.5mm(1σ)
B1C=0.5mm(1σ)/B2a=0.5mm(1σ)B2b=0.5mm(1σ);
GLONASS:L1=1mm/L2=1mm(1σ);
GALILEO:E1=0.5mm(1σ)/E5a=0.5mm(1σ)/E5b=0.5mm(1σ);
SBAS:L1=0.5mm(1σ);
单点定位精度<1.5m(1σ)
静态精度水平:2.5mm+0.5ppm
垂直:5mm+0.5ppm
RTK精度水平:8mm+0.5ppm
垂直:15mm+0.5ppm
测速精度0.03m/s(1σ)
RTK初始化RTK初始化时间<10s(典型值)
初始化可靠性>99.9%(典型值)
通讯接口2个LV-TTL、1个RS232串口(最大921,600bps)
1个事件标记输入
1个1PPS
1个网口(BX700B)
1个USB(BX700B)
1个CAN口(BX700B)
环境参数工作温度 -40℃—+75℃
存储温度 -45℃—+85℃
湿度95%无冷凝
物理特性尺寸60mm×100mm×11.6mm
I/O接口2.00间距44pin双排针
重量40g
射频接口天线接口MMCX
馈电电压 +5VDC
馈电电流<100mA
电气参数输入电压 +3.3V~+3.6VDC
功耗3.2W(BX700A:3.63.8;BX700B:3.03.2)
数据更新率RTK数据更新率1Hz、2Hz、5Hz、10Hz、20Hz

原始数据更新率1Hz、2Hz、5Hz、10Hz、20Hz
接口协议标准/扩展NMEA-0183
自定义二进制协议BX
差分协议RTCM2.X\3.X,兼容CMR,兼容中移动、千寻四星差分
BINEXNOVATEL
