BCS500推土机3D引导系统
BCS500推土机 3D引导系统

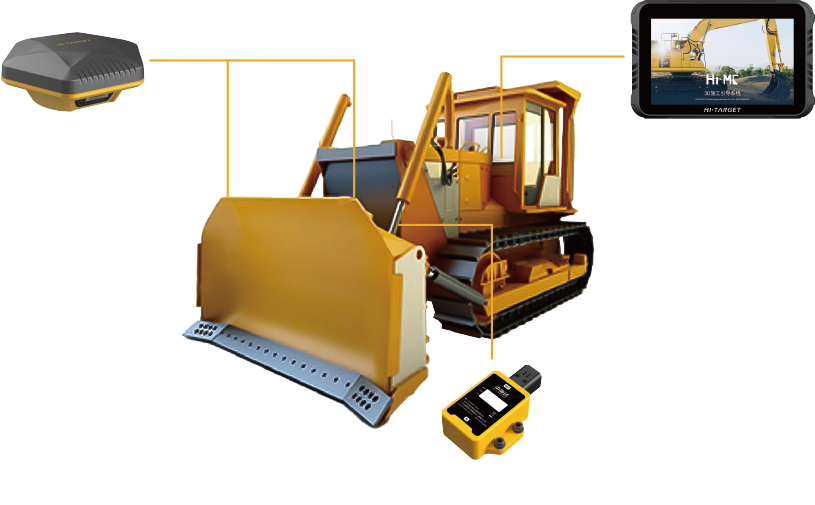

推土机3D自动控制系统,采用北斗高精度定位技术,结合坡度传感器和车载控制器等装置,实时对铲刀位置姿态进行三维自动控制。系统应用三维数据文件作为施工基准,在无测量、放样的环境中快速、精确地实现设计要求,减少测量打桩所带来的时间消耗及误差,实现无桩化施工,提高推平精度的同时,提高工作效率。



系统主要功能
厘米级北斗监控刮刀水平、高程位置;
工业级平板电脑实时显示作业参数与画面;
引导施工,实时通过渐变色展现施工过的区域;
远程监控机械,多种设计数据文件导入施工机械;
根据设计图纸自动控制刮刀的抬升和下降高度;
施工数据实时传输到后台,生成施工进度报告、施工质量报告、
压路机工况报告等。
工业级平板电脑实时显示作业参数与画面;
引导施工,实时通过渐变色展现施工过的区域;
远程监控机械,多种设计数据文件导入施工机械;
根据设计图纸自动控制刮刀的抬升和下降高度;
施工数据实时传输到后台,生成施工进度报告、施工质量报告、
压路机工况报告等。

系统优点
无桩化施工,图形,数值信息显示,无需测量、放样、打桩,节约时间和成本;
劳动强度低,无需繁杂的内业数据准备,精确的刮刀三维引导,降低了机手劳动强度;
精度高,作业精度≤±3cm;
降低成本,机械平整次数大幅减少,更少的人力消耗、机械磨损;
无桩化施工,显著降低了劳动强度和安全风险。
劳动强度低,无需繁杂的内业数据准备,精确的刮刀三维引导,降低了机手劳动强度;
精度高,作业精度≤±3cm;
降低成本,机械平整次数大幅减少,更少的人力消耗、机械磨损;
无桩化施工,显著降低了劳动强度和安全风险。
资料下载
设备参数
