iFlow RP600 1200
iFlow RP600/1200
声学多普勒流速剖面仪

大量程
iFlow RP1200
测量流速剖面35米,
iFlow RP600
可达80米。
测量流速剖面35米,
iFlow RP600
可达80米。
高分辨率
流速分辨率1mm/s。
低功耗,提高作业效率
内置高精度温度、
姿态、水深、
压力传感器。
姿态、水深、
压力传感器。
测速范围
±5(典型),
±20m/s(最大)
适应国内大
部分河流环境。
±20m/s(最大)
适应国内大
部分河流环境。
支持GNSS、罗经、
测深仪等传感器数据接入,
有效解决动底和
高泥沙等特殊环境。
测深仪等传感器数据接入,
有效解决动底和
高泥沙等特殊环境。
支持BS3无人船
摄像头接口,
实时显示现场影像。
摄像头接口,
实时显示现场影像。
资料下载

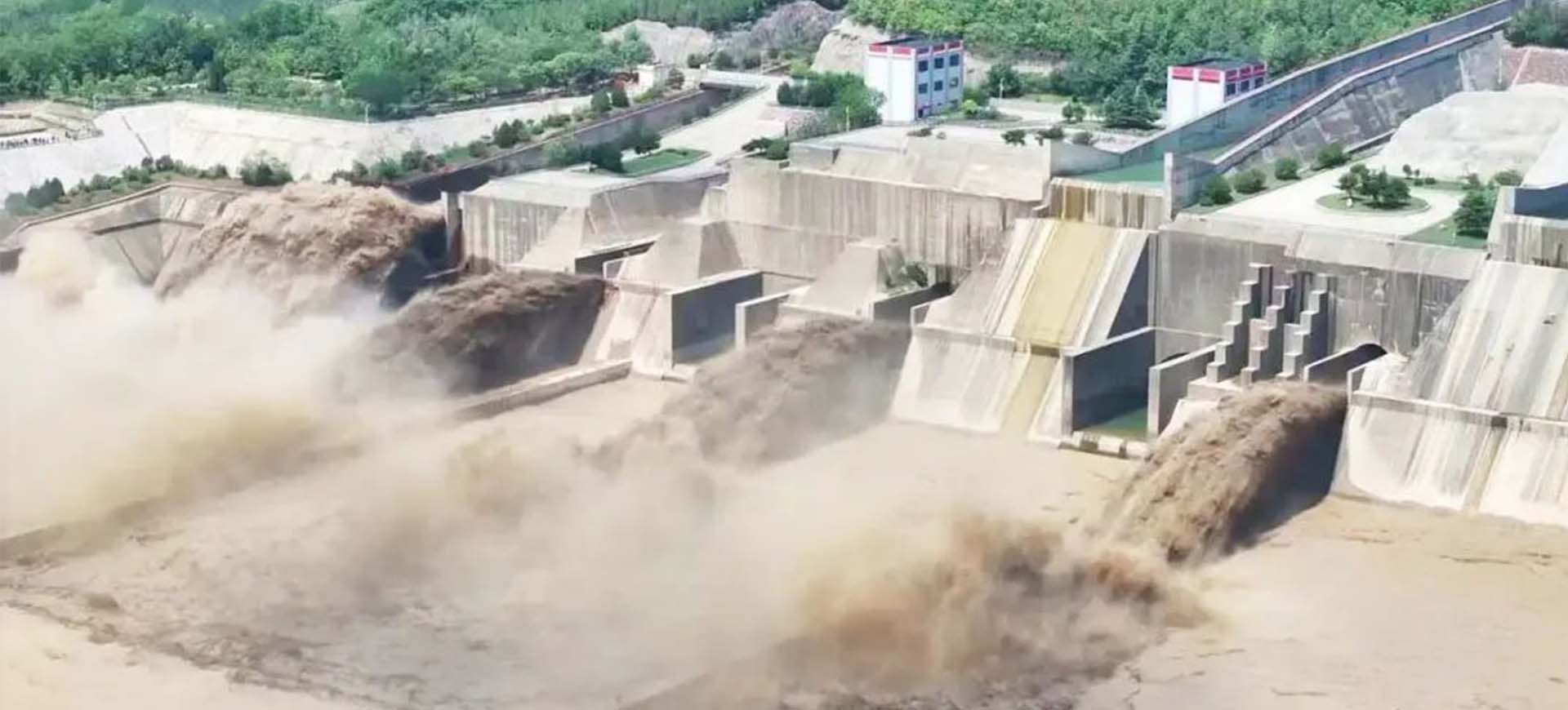

中海达iFlow RP600型ADCP在黄河高沙流域中的应用
山东省济南市泺口镇黄河大堤南岸的泺口水文站,常年为国家防总和黄河防总测报水情,为黄河下游山东河段的防汛抗旱、水量调度、工程建设、地方经济发展等提供精确的水文资料。由于汛期来临,受黄河上游调水调沙及冲刷的影响,黄河山东段的河水含沙量大,流速和流量增加,使得泺口水文站一直面临在较大含沙量环境下测流的难题。

水文流量测验中的应用
由于水文行业具有极强的公益性、基础性、战略性,关系到经济安全、生态安全和国家安全,急需河道流量测验ADCP商业化产品国产化。国产中海达iFlow RP6O0型ADCP系统流量测验设备。该解决方案的优势体现在:1.流速剖面量程75米,测流精度高达0.25%±0.2cm/s,产品综合性能达到国际先进水平;2.支持 RS232、RS422以及WIFI数据传输方式,支持走航测量模式、定点测流模式以及自容测量等模式;3.完全自主研发测流软件,可根据用户需求进行定制开发。
设备参数
型号 | iFlow RP600 | iFlow RP1200 |
频率 | 600kHz | 1200kHz |
换能器类型 | 活塞 | 活塞 |
波束 | 4波束 | 5波束(600kHz中央测深波束) |
测速范围 | ±5m/s(典型),±20m/s(最大) | ±5m/s(典型),±20m/s(最大) |
流速剖面仪量程 | 0.4~80m | 0.15~35m |
流速分辨率 | 1mm/s | 1mm/s |
单元层数 | 1~260 | 1~260 |
单元层厚 | 0.25~4m | 0.06~2m |
数据刷新率 | 10Hz(最大) | 10Hz(最大) |
测流精度 | 0.25%±0.2cm/s | 0.25%±0.2cm/s |
工作模式 | 宽带 | |
底跟踪量程 | 0.7~120m | 0.15~50m |
耐压等级 | 200m(标配);1000m(选配);3000m(选配) | |
内置传感器 | ||
温度传感器:范围/精度/分辨率 | -10℃~+60℃/±0.1℃/0.01℃ | |
罗经传感器:范围/精度/分辨率 | 0°~360°/±0.5°/0.01° | |
姿态传感器:范围/精度/分辨率 | ±30°/±0.2°/0.01° | |
压力传感器(选配):范围/精度/分辨率 | 0~200m/0.5%FS/0.01m | |
供电与通信 | ||
输入电压 | 9~18VDC(标准12V) | |
功耗 | 3.5W(平均),0.5(休眠),30W(峰值) | |
通信协议 | RS-232、RS-422、WIFI | |
波特率 | 4800~115200 | |
测流软件 | iFlow中文测流软件 | |
内部储存容量 | 16G(标配) | |
材质 | 工程塑料、铝合金、钛合金 | |
工作温度 | -5℃~45℃ | |
储存温度 | -20℃~60℃ |
