针对车载需求定制开发的厘米级高精度定位装置。
全金属机身,坚固耐用;采用主机、天线分体式设计,安装方便;
丰富的物理接口支持;可满足不同场景下的行业应用。
信号强、搜星快
全星座全频段北斗高精度全向天线,搜星能力提升30%;
可满足各类复杂环境下的稳定定位。
精度厘米级、高动态实时输出
全星座北斗高精度芯片,自主核心高精度算法,精度可达厘米级,
可准确区分车道(股道);1~100Hz频率可调,支持实时高动态输出。
支持内置全国CORS连接SDK
宽电压、续航强
支持车载直流75~370v及交流85~365v供电,可满足各类机车供电;
内置高容量电池,断电后可持续作业长达10小时。
安装易、接口多
便于安装、易于拆卸;内置双模蓝牙模块,支持平板、
手机通过蓝牙连接控制;具有丰富的物理接口蓝牙、USB。
立即购买
资料下载
产品彩页
Qbox M20-彩页
产品彩页
产品固件
Qbox M20-固件-V2.0.0.15
操作手册
Qbox M20-说明书
操作手册
专用软件
GNSS Tools软件V2.2.6
专用软件
应用案例
国铁集团北京局某工务段铁路上线作业安全防护项目
结合铁路运输安全生产需求,中海达与客户联合开发铁路+北斗整体解决方案。该方案基于北斗高精度定位技术,构建起“云+端+图+网”系统架构,即在调度中心接入北斗高精度铁路服务云平台,给作业人员配备北斗高精度作业终端、车辆加装北斗高精度车载终端,调用铁路专用厘米级电子地图,接入北斗地基增强网,整体联动,形成全天候、高精度、全时段、多场景的铁路北斗高精度应用解决方案,实现对铁路上线作业人员的安全防护,有效提高铁路作业效率和运输安全生产水平。
北斗高精度定位终端在变电站人员安全防护领域的应用
变电站是电力系统的重要环节,关系着电力的安全和社会的发展。当前,变 电站的日常运维主要通过巡检人员定期巡视维护来判断设备是否存在缺陷和隐患。由于变电站是一个高危场景,因此人员的安全保障极其重要。
某地市供电公司营配贯通数据采集系统
中海达电力数据采集系统案例某地市供电公司营配贯通数据采集系统实现位置精准数据采录,电网数据完整化,巡检作业更高效,数据优化提升,已在湖北、宁夏、河北等区域广泛推广使用。
江苏某港口北斗高精度定位应用
中海达北斗高精度定位结合客户需求为江苏某港口提供北斗高精度定位应用解决方案,针对港口覆盖范围广、作业环境复杂多变,存在监控盲区,无法实时有效管控人员、车辆、门机的作业行为。定位不精准,缺乏技术辅助手段,不能及时掌握港口人员、车辆、门机的位置及行为状态,如遇危险紧急情况,无法实时将预警信息告知作业人员等问题。
化工厂装置区人车安全管控系统
中海达化工厂装置区人车安全管控系统基于北斗/UWB高精度的炼化厂安全生产管理云平台,通过融合室内外定位技术的高精度终端及高精度图,为石油石化行业解决危险作业、车辆管理、应急管理等问题。
南方某地区4座超高压换流站作业人车安全防护
中海达为南方某地区4座超高压换流站作业人车安全防护需求提供相关方案,基于传统管控手段,管理者无法精准管控作业等痛点为通过北斗高精度定位技术,为客户提供以“云+端+图+网”系统为架构,即在调度中心部署北斗电力可视化云平台,配备北斗高精度智能安全帽、北斗手持机、机械作业定位终端等相关硬件设备,并通过专用通道调用电力专用厘米级电子地图,接入北斗地基增强网,整体联动,形成全天候、高精度、全时段、多场景的北斗电力人车安全防护应用解决方案,实现对区域内作业人员和车辆进行高效的监督和管控。

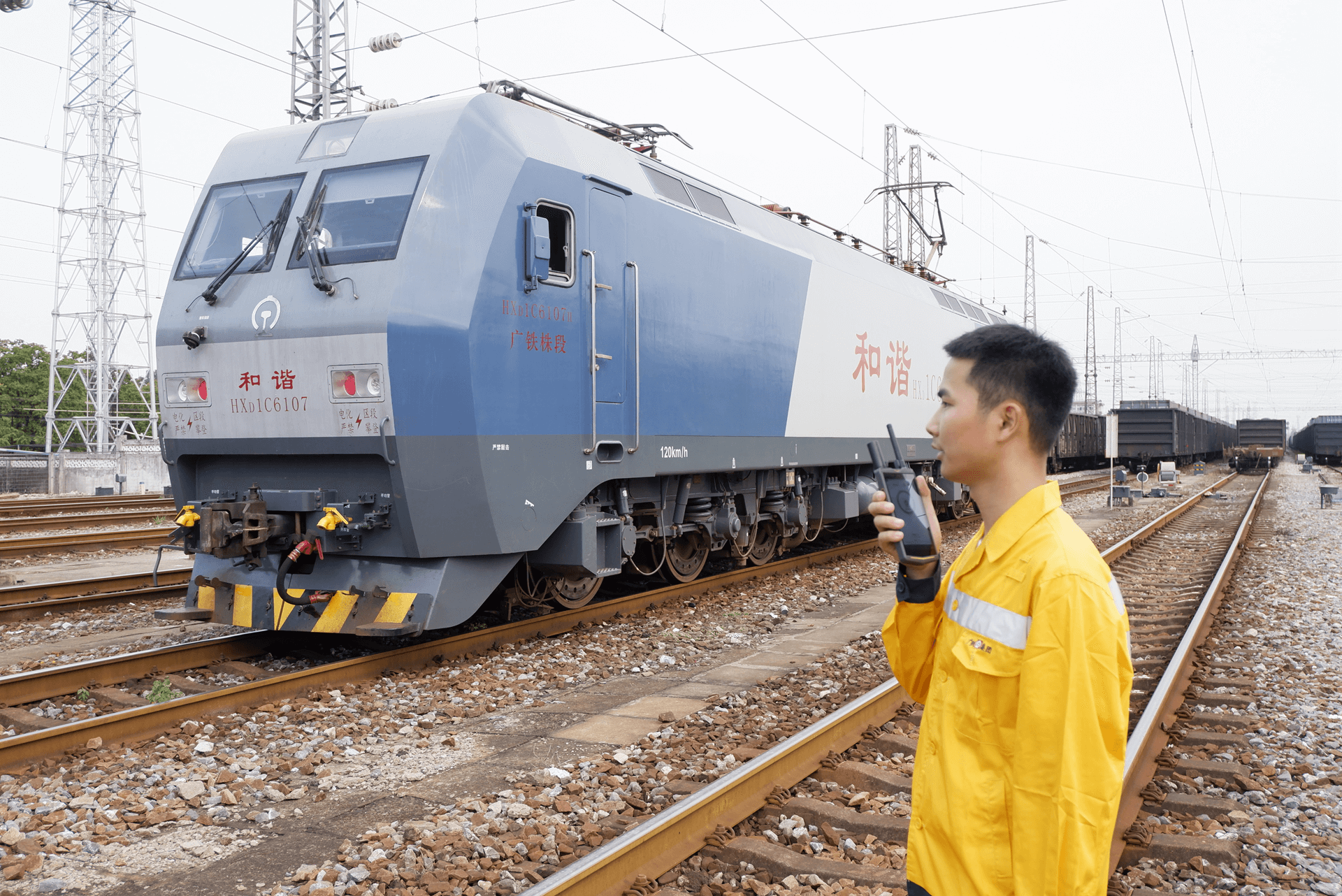

铁路机车作业安全管理系统
调车作业时,无法准确知道机车与作业人员位置
云南某矿山北斗人车作业管控应用项目
位于云南的某矿山,长期以来作业人员、运输车辆等管控主要依赖人力管理和手工记录等传统方式,使得其面临监管不及时、技术手段弱、管控效率低等问题,人车作业安全难以保障。受客户委托,中海达提供矿山北斗高精度应用整体解决方案,帮助该矿山实现作业人员、运输车辆等实时可视化管理,为矿山安全生产保驾护航。
某铁路线区间自然灾害监测防护系统
中海达铁路行车区间安全监测某铁路线区间自然灾害监测防护系统应用案例,基于北斗技术,融合物联网、GIS、视频、5G及专网通信技术等,通过收集各类环境指标,融合雨量、风力、温度、湿度、光感、震动等传感器模块,实现轨旁设备位移、铁塔倾斜、路基沉降监测,适用于铁路行车区间的连续安全监测。
×
设备参数
指标参数 产品型号 Qbox M20
GNSS特性 GPS L1,L2,L2C
GLONASS L1,L2
北斗 B1,B2
Galileo E1,E5b
SBAS WAAS/EGNOS/MSAS
首次定位时间(典型) 30 秒
差分电文格式 RTCM 2.1/2.3/3.0/3.1/3.2,CMR/CMR+,RTCA
更新频率 1-100Hz可调
GNSS天线 支持外挂天线
系统配置 操作系统 工业级实时操作系统
存储 8GB,支持扩大至32GB
定位精度 单点定位 2m
SBAS 1-3m
DGPS 0.4m
RTK 2cm+1ppm
静态测量 3mm+1ppm
数据通讯 蓝牙 双模,蓝牙4.0
USB USB2.0,Type-C接口
电源特性 电池容量 3.7V,13400mAh
充电时间 5小时
工作时间 10小时以上,最高续航可达20小时
物理特性 尺寸(长*宽*高) 160.5*132.5*44.5mm
重量(含内置电池) 910g
三防等级 IP67,抗1.2米自由跌落
工作温度 -30℃~+70℃
存储温度 -40℃~+80℃
应用功能 支持使用设备系统 Android/Windows/iOS系列
