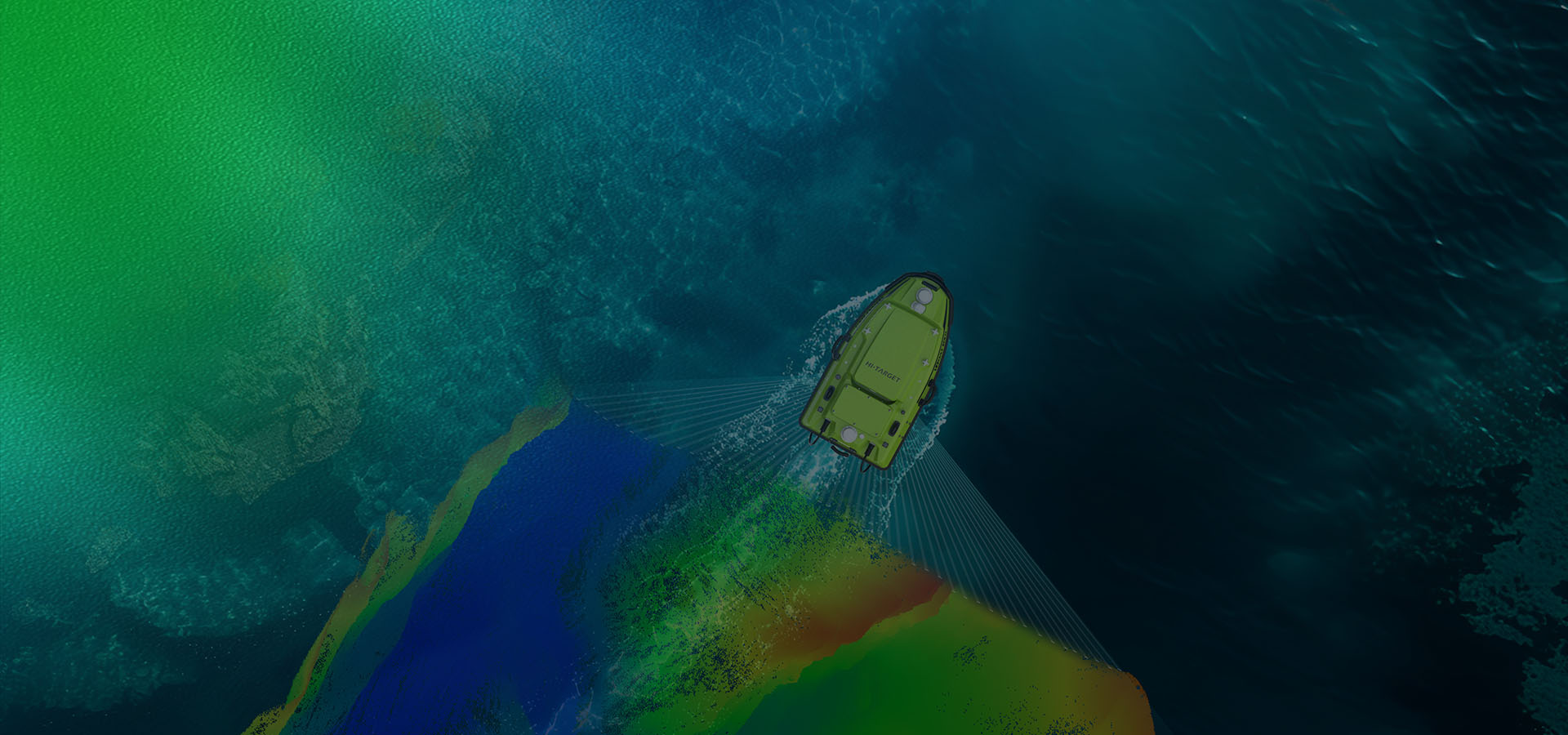

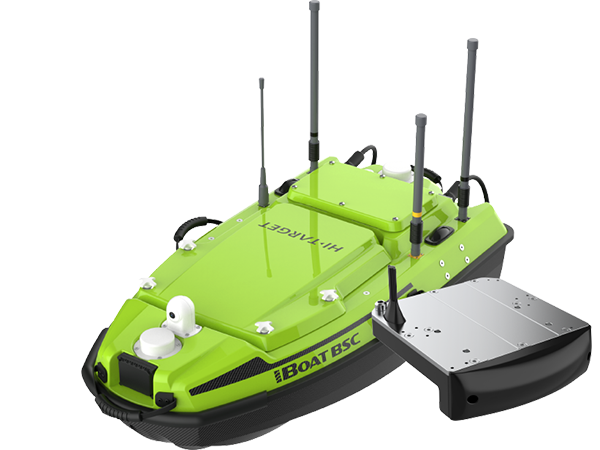

中海达iBoat BSC 多波束测量系统集高性能智能无人船与小型化高集成多波束于一体，提供高效精准的水下测量。iBoat BSC 无人船凭借M型船底、高精度定位惯导与自适应流速技术，强大动力、航迹直、操控智能便捷；搭载的iBeam 8140S多波束将换能器、运动传感器及处理核心高度集成，体积小巧、部署简易，完美适配无人船平台。该方案可高效精准完成河流、湖泊、水库、航道等水域的水下地形测绘、水下目标物搜寻等任务。
运输更方便，安装更简单，集成化，免校准
iBoat BSC 无人船多波束测量系统 | ||
船体 | 船体尺寸 | 1050*558*356mm |
船体材质 | 碳纤维、凯夫拉防弹布高强度复合材料 | |
船壳工艺 | 碳纤维复合材料热压罐成型工艺 | |
单电池整船重量 | 29Kg | |
双电池整船重量 | 33Kg | |
最大载重 | 50Kg | |
抗风浪等级 | 3级风、2级浪 | |
船型 | M型船底设计，阻力小、航行稳 | |
定位定向 | 船体内置GNSS定位定向双天线，无需外接RTK | |
吃水 | 10cm（搭载单波束） | |
设备安装孔径 | ADCP 安装孔径 24cm | |
ADCP兼容性 | 标配单频单波束测深仪，可同时搭载和兼容国内外主流型号ADCP，包括RP600、RP1200、RP9、M9、RiverStar、RiverPro、RiverRay、RioGrande等。 | |
选配搭载 | 可扩展搭载小型化多波束、双频测深仪、ADCP | |
指示灯 | 两个指示灯，指示定位解状态和通讯状态，左红右绿，符合船舶航行灯标准 | |
视频 | 前后双摄像头，不需调整角度实现360全向视频作业 | |
最大分辨率 | 1920x1080 | |
避障距离 | 毫米波雷达自动避障，避障距离0.2-40m | |
避障范围 | 俯仰14°，方位112°，64个目标同时探测跟踪 | |
防水防尘 | IP67 | |
船体防护 | 船身配备防撞条，船头配备加厚防撞条，船底加装耐磨件，双层隔水仓设计，防船沉没，安全可靠 | |
快捷搬运 | 快装快拆式陆地辅助推拉轮，单人作业更便捷 | |
动力 | 推进器类型 | 无刷直流电机，无舵机，半嵌入涵道式设计 |
推进器转向 | 双推进器，差速转向，支持倒车 | |
单推进器功率 | 额定功率1000W | |
推进器安装 | 插拔设计、易拆换、可方便清理水草 | |
推进器防水草 | 三重防水草措施：前向防水草网、加密防水草网、后端防水草网，最大程度保证前进、倒车、调头作业时减少吸入水草，避免推进器缠死 | |
电池规格 | 充电锂电池32.4V，24Ah，21700电芯 | |
供电方式 | 支持安装单个或两个电池作业，内置电池均衡技术 | |
电池更换 | 支持开机状态热插拔更换电池 | |
续航时间 | 一组电池10h@1.5m/s，可增配电池 | |
最大船速 | 7.5m/s | |
定位 | 卫星跟踪 | BDS B1I/B2I /B3I、GPS L1C/A/L2P(Y)/L2C/L5、Galileo E1/E5a/E5b、GLONASS L1/L2、QZSS L1/L2/L5 |
PPP定位 | 支持北斗B2b-PPP定位 | |
PPK解算 | 支持定位 + 水深数据 PPK 后差分解算 | |
通道数 | 1408通道 | |
冷启动时间 | ＜30s | |
初始化时间 | ＜5s（典型值） | |
单点定位精度 | 平面1.5m、高程2.5m | |
DGNSS精度 | 平面 40cm + 1ppm、垂直 80cm + 1ppm | |
RTK定位精度 | 平面±8mm+1ppm、高程±15mm+1ppm | |
定向精度 | 0.1°（1m 基线） | |
IMU精度 | 零漂2.1°/h，失锁30秒后精度衰减至1m以内，支持桥下持续自主导航及测量 | |
IMU更新率 | 200Hz | |
控制 | 操作系统 | Linux+RTOS双系统 |
RTK差分 | 电台&网络&CORS&遥控器差分，赠送1年CORS账号 | |
网络制式 | 4G全网通，TDD-LTE，FDD-LTE，WCDMA，TD-SCDMA，EDGE，GPRS，GSM | |
电台协议 | HI-TARGET，TRIMTALK450S，TRIMMARKⅢ，TRANSEOT，SOUTH，CHC，SATEL | |
数据通讯 | 支持网桥（数传电台）和4G通讯 | |
SIM卡槽 | 内置eSIM卡，赠送3年流量，可外插Nano SIM卡 | |
预留接口 | 船体预留对外接口：1*RS232、1*对外供电接口 | |
内存 | 主控内置16GB数据存储 | |
船型识别 | 船型自动识别，并自动改正各传感器安装偏差值 | |
航行控制 | 支持自主巡航、手动&智能自主作业，以及定速巡航 | |
测量安全 | 毫米波避障自动避障或主动绕行、视频观察、低电量返航、失联返航、浅水悬停、浅水倒车、定点悬停 | |
单波束测深模式 | 支持单波束自动测深，包括自动规划航线、自动航行、自动作业 | |
水文测验模式 | 支持全流程自动测流，包括自动规划航线、自动航行、自适应流速、自动作业、自动悬停 | |
数据储存 | 数据双存储，同时支持遥控器存储和船端存储； | |
返航控制 | 低电量自动返航、失联自动返航，支持线返航和最优路径返航 | |
内置WEB | 内置WEB管理系统，实时监控无人船工作状态 | |
测深 | 工作频率 | 200KHz |
数据类型 | 标准NMEA、DESO 25、ODOM、Knudsen、Bathy、Echotra | |
波束开角 | 5° | |
范围 | 0.1-300m | |
精度 | ±1cm+0.1%h（h为水深） | |
分辨率 | 1cm | |
最大采样率 | 50Hz | |
水温传感器 | 标配水温传感器，测温范围-55°C~+100°C，实时自动声速改正 | |
声速调整范围 | 1370m/s~1700m/s, | |
低频测深仪（选配） | 工作频率 | 24KHz |
范围 | 1-600m | |
精度 | ±10cm+0.1%h,分辨率1cm | |
显示屏 | 7.0寸工业触摸屏+阳光可视屏 | |
分辨率 | 1920*1200 | |
安卓系统 | Android 13 | |
内存 | 运存8GB，存储128GB | |
通讯频率 | 2.4GHz | |
通讯距离 | 数传电台2km，4G无限制 | |
工作续航 | 8小时 | |
接口 | USB 口、SIM 卡槽、Type - C | |
充电时间 | 36W快充，充电时长4小时 | |
重量 | 1.2kg | |
船控与数据采集软件 | 无人船连接和项目管理 | 1、支持2.4G无线连接和4G移动网络连接，支持两种连接方式一键快速切换 |
无人船控制功能 | 1、支持任务规划、航迹规划、返航规划 | |
状态显示功能 | 支持连接状态、定位状态、实时船速、电池电量、续航时间、剩余里程、实时视频、功能自检信息、异常信息、作业信息、作业轨迹等无人船状态数据显示 | |
底图加载功能 | 默认加载天地图，支持常见地图、卫星影像图和自定义底图加载 | |
数据记录功能 | 支持测深数据、测流数据、多波束数据实时采集、记录、存储和下载，支持航行日志记录和下载 | |
自检功能 | 支持无人船功能自检，实时发现异常状况并进行告警提醒 | |
升级功能 | 支持软固件在线推送升级和手动升级 | |
水文测验作业 | 支持流速剖面等值图展示，支持ADCP回流强度实时显示 | |
多波束测深作业 | 1、支持多波束参数配置和自动参数调节，支持测线规划和测线管理； | |
