公路边坡安全监测
行业现状

  • 边坡隐患多:边坡岩土体产生崩塌、滑坡、错落、坍塌等灾害、部分边坡裸露,水土流失。

  • 智能化监测少:多依赖于人工检测,凭主观判断,无定量分析;效率低,时效性差。缺乏主动预防和有效的智能化监测手段。

  • 灾害损失大:灾害隐蔽性强,一旦发生边坡失稳,时间短、破坏性大,威胁公路基础设施和过往人车安全,造成巨大经济损失。


解决方案

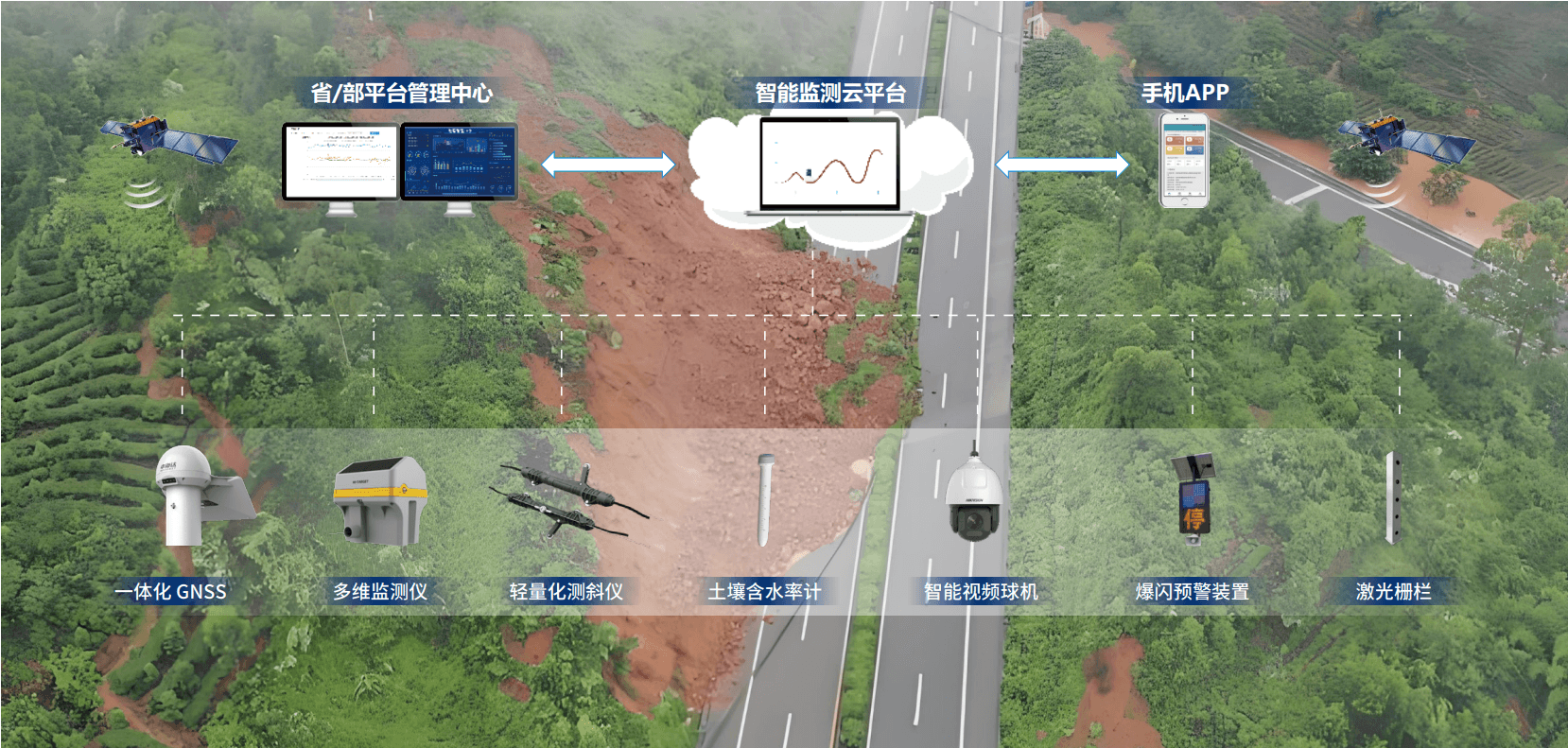

一核多源,全方位监测公路边坡


中海达公路边坡智能化安全监测预警解决方案以北斗高精度定位为核心,结合多传感器集成的技术而形成的多源一体自动化监测解决方案。方案通过使用GNSS接收机、地基InSAR、拉线式位移计、多维监测仪、倾角加速度计、土压力计、导轮式测斜仪、阵列式位移计、摄像机、雨量计、应力应变计、三轴加速度计等设备对公路边坡的表面变形、岩土应力、内部变形、支护结构、相关因素等进行全方位监测。




信息化平台助边坡监测预警智能化


中海达公路边坡智能化安全监测预警解决方案配备的公路边坡监测预警信息化平台支持区域级多工程管理驾驶舱、单工程管理、二三维一体可视化、监测数据快速查询与导出、数据空间三维展示分析、数据关联性分析、跨平台数据无缝对接、移动端APP等功能,协助公路行政、技术、巡查三个责任人做好边坡监测预警工作。其中,区域级多工程管理驾驶舱功能可对区域内的公路边坡安全监测状况进行多工程全局监管和分析把控,协助管理层进行重点监督、辅助决策;单工程管理可对每个工程的数据进行细化分析和展示,实现单个公路边坡的更详细的过程实时监测和预警响应。



监测内容


监测项目

监测内容

主要设备

边坡表面变形监测

水平位移

GNSS接收机、地基InSAR

垂直沉降

坡表裂缝

拉线式位移计、多维监测仪

倾角、加速度变化

倾角加速度计

岩土应力监测

岩土应力变化

土压力计

边坡内部变形监测

深部位移监测

导轮式测斜仪、阵列式位移计

相关因素监测

视频监测

摄像机

雨量监测

雨量计

支护结构监测

抗滑桩位移、应力应变

GNSS接收机、应力应变计

格构梁应力应变

应力应变计

柔性防护网振动监测

三轴加速度计

方案优势
  • 长基线边缘解算技术

最长支持20km基线;一个基站可同时应用于多个工程。



  • 本地组网+多链路通信技术

数据前端解算和后台解算等灵活可选;本地组网-集中传输和4G/5G远程传输等组网方式灵活可选;数据加密传输、可控、更安全;北斗三代、二代及其他卫星通讯方式灵活可选,解决无网络环境下的数据传输难题。



  • 数据智能分析

监测数据相关性分析:GNSS、倾角加速度、雨量等多源传感器数据相关性分析,减少虚警误报。

视频AI分析:可见光+热红外,适应各种恶劣环境,3D前景目标跟踪,异物落点判断,智能分析预警。

预警模型智能响应:采用单参数和组合参数两种预警模型,响应更迅速、更准确。



  • 项目交付属地化、标准化

中海达拥有一套从项目交付、供应链,到内部验收、后台运维的成熟项目管理体系,注重过程管控,形成各项标准验收流程。



  • 完善的售后服务体系

中海达建立了一套主动式维护、标准化运维、专业化运维团队、充足的备品备件、7×24小时的成熟售后服务体系,并建立维护档案,让维护形成闭环。


应用案例


▲部分公路边坡监测项目展示


目前,中海达承接的公路边坡监测项目包括贵州南明河壹号项目南侧边坡自动化监测系统、湖南张家界高速公路高边坡监测项目、山西太原-祁县段K521+500/清徐收费站地质灾害监测项目、南宁公路局公路边坡监测项目、广东从化区国道边坡监测项目等。

行在路上,安全至上。中海达未来将继续秉持高度的责任感和使命感推动公路边坡智能化监测预警,为交通强国建设贡献一份绵力。
